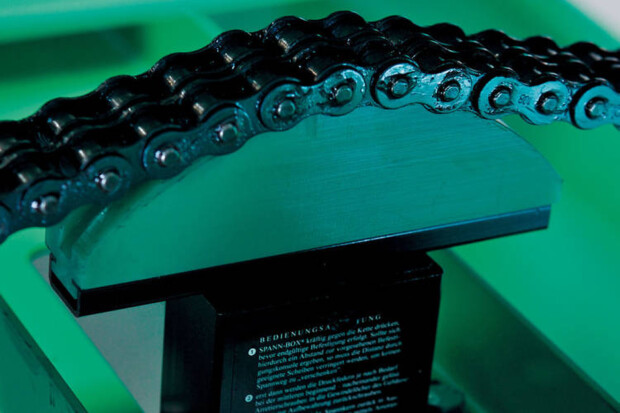

Пластиковые системы натяжения

Ассортимент:
• Специальные натяжители
• Натяжители для роликовых цепей по DIN 8187
• Автоматические натяжители ремней
Компания “Murtfeldt Пластик” является одним из мировых лидеров в области производства и обработки пластмасс с более чем 60-летним опытом в сфере UHMW-PE (СВМПЭ), технических и высококачественных материалов. Ассортимент продукции включает: направляющие для цепей, ремней, устройства натяжения цепей, специальные профили из гладких полимерных материалов, индивидуальные решения. Товары сертифицированы.
Пластиковые системы натяжения Murtfeldt используются в конвейерных и транспортерных системах по изготовлению продуктов питания и напитков, упаковочных материалов и др. Натяжные системы для цепей и ремней Murtfeldt производятся различных размеров, поэтому имеют широкий спектр использования.
Описание
Во многих машинах и установках важнейшими изнашиваемыми элементами являются цепи и ремни. Будучи в постоянном движении, они подвергаются серьезным нагрузкам. Ремням необходимо предварительное натяжение, а растяжение звеньев цепей отрицательно влияет на плавность хода. Устройства Murtfeldt обеспечивают надёжное натяжение цепей и ремней и продлевают их срок службы.
Преимущества пластиковых натяжных устройств:
• Обеспечивают плавный ход цепи
• Снижают износ шарниров цепи и приводных колёс
• Снижают уровень шума при работе
• Автоматическая регулировка
• Компенсация удлинения цепи и ремня
• Использование реле цепей и ремней
• Реверсивный режим работы приводов цепей и ремней
• Небольшие размеры
• Простота монтажа всех натяжных систем
• Быстрое и надёжное определение необходимости в дополнительной настройке благодаря оптическому контрольному индикатору.
Функции и принцип действия

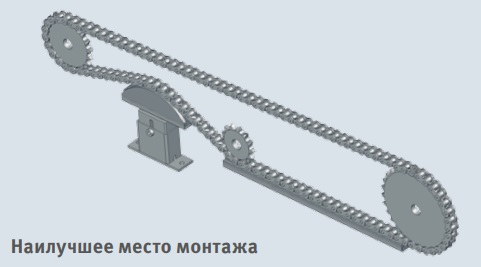

Натяжные системы работают в режиме свободных колебаний, оказывая амортизирующее действие. Поэтому под нагрузкой они не действуют как жёсткое концевое устройство. Это предотвращает повышенное давление на поверхность. Цель состоит в контроле общего усилия в ведомой ветви, складывающегося из веса цепи и центробежной силы. Оптимальное место монтажа – сразу за приводным колесом, чтобы длина натягиваемой ведомой ветви была как можно меньшей.
Надёжное качество
Благодаря устойчивому исполнению стального корпуса наши натяжные системы выдерживают высокие механические нагрузки. Корпус и натяжные устройства оцинкованы и, следовательно, защищены от коррозии. Покрытие из специального лака защищает поверхность от ударов и царапин. В случае если нужен вариант с повышенной коррозийной стойкостью, предлагаются изделия из высококачественной стали. Все профили скольжения изготовлены из материала Original Werkstoff ”S”.
Монтаж
Специальные фиксаторы поначалу удерживают пружины. Когда после монтажа фиксаторы открываются, устанавливается нужное давление натяжения. Вес натягиваемой нижней ветви цепи не должен превышать силу пружины, уже разгруженной на 50%.

Регулирование силы натяжения
У всех натяжных систем Murtfeldt можно выбрать одно из двух исполнений – «лёгкое» или «тяжёлое» в зависимости от требуемой силы натяжения. В зависимости от типа натяжители оснащаются одной, двумя или тремя пружинами. Количество используемых пружин выбирает заказчик. Таким образом, давление оптимально распределяется по цепи или ремню, проходящим через профиль.

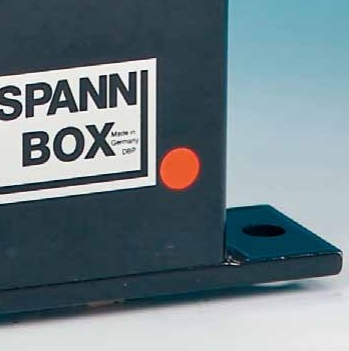

Красная точка на устройстве SpannBox® означает «тяжёлое» исполнение (большое усилие натяжения):

Эксплуатация при экстремальных температурах
При условии выбора правильного материала наши натяжные устройства можно использовать и при экстремальных температурах: Пружины из обыкновенной стали: -10 до +170 oC. Пружины из высококачественной стали: -40 до +200 oC
Оптический контрольный индикатор

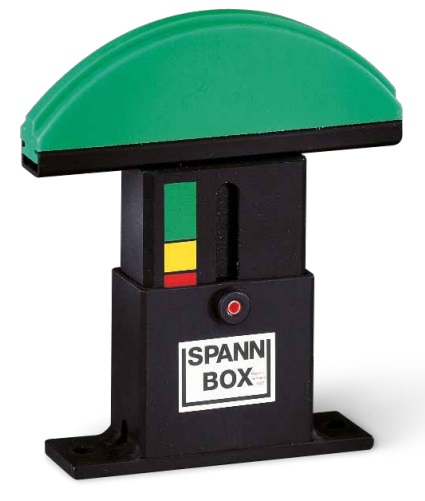

Все системы Murtfeldt типа Spann-Box® оснащаются цветной шкалой. С её помощью можно сразу узнать состояние натяжения цепи. Показания индикатора очень просты:
• Зелёная отметка - Натяжитель цепи работает в «зелёном диапазоне». Усилие натяжения обеспечивает оптимальное и плавное движение.
• Жёлтая отметка - Усилие натяжения уже не оптимально, но пока достаточно.
• Красная отметка - Натяжитель следует подрегулировать. Сила натяжения цепи недостаточна для плавной и надёжной работы.
Если все возможности дополнительной регулировки уже недостаточны для правильного натяжения, цепь следует заменить.

Специальные натяжители
Нестандартные натяжители используются для решения индивидуальных задач на производстве заказчика. Специальная система натяжения подбирается в зависимости от условий эксплуатации.



Обзор типов SPANN-BOX


Критерии выбора оптимального натяжителя цепи:
• Межцентровые расстояния зубчатых колёс
• Исполнение цепи
• Направление движения: постоянное или реверсивное
• Скорость цепи
• Смазка цепи
• Длительность и интенсивность эксплуатации
• Опасность загрязнения
• Температура окружающей среды
• Химическое воздействие.
Натяжители для роликовых цепей по DIN 8187

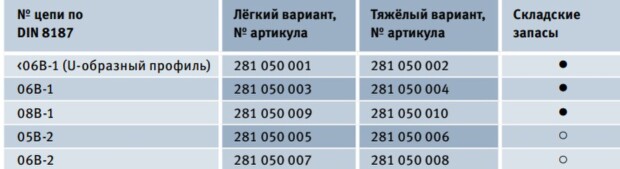

Мини-натяжители
Это устройство представляет собой самый маленький автоматический натяжитель цепей в нашем ассортименте, предназначенный для небольших цепей с шагом до ½.
Сила натяжения:
• По выбору „лёгкий“ или „тяжёлый“ вариант
Направляющая цепи:
• Самоцентрирующийся профиль для цепей 06B-1, 08B-1 и Duplex
Крепление:
• Болтами на основании уголка
Межцентровое расстояние:
• Рекомендуется макс. 200 мм


Натяжители Spann-Boy
Если под цепью недостаточно места для монтажа обычной натяжной системы, используются устройства Spann-Boy и SpannBoy TS. Они монтируются сбоку от цепи, что требует намного меньше пространства.
Исполнение
Модели Spann-Boy и SpannBoy TS поставляются в прочном стальном корпусе. Основное внимание при разработке уделили сроку службы и надёжной работе. Можно выбрать одно из двух исполнений: с изогнутым профилем и зубчатым колесом. В устройстве Spann-Boy нужную силу натяжения обеспечивает пружина сжатия – в „лёгком“ или „тяжёлом“ исполнении на выбор. Модель Spann-Boy TS оснащается двумя предварительно нагруженными пружинами. Они отпускаются по отдельности, обеспечивая три разных варианта силы натяжения.
Монтаж облегчается благодаря особому расположению отверстий в корпусе, кроме того, эти отверстия дают возможность дополнительной регулировки после того, как длина хода натяжного устройства будет использована.
• Spann-Boy:
С изогнутым профилем
Использование: Ограниченное пространство под цепью. Достаточно 30 мм.
Сила натяжения: По выбору „лёгкий“ или „тяжёлый“ вариант
Крепление: Монтаж рядом с цепью или Отверстия в корпусе.

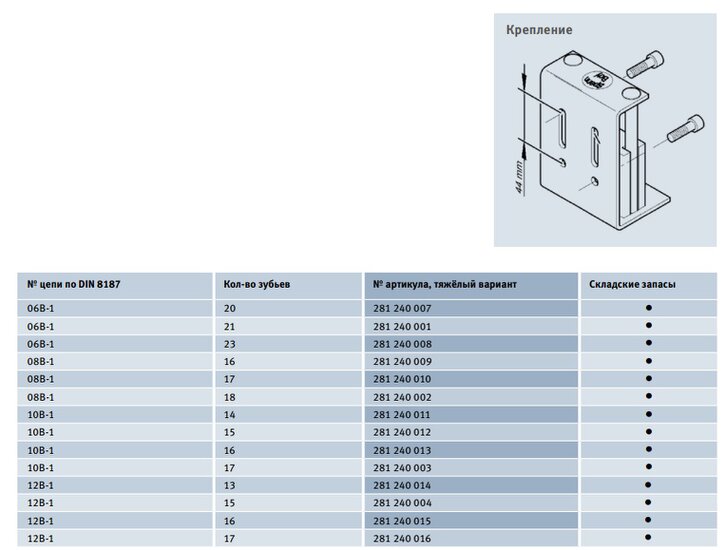

Spann-Boy с зубчатым колесом
Использование:
· Ограниченное пространство под цепью
· Высокая скорость цепи (> 1 м/с)
· Небольшой радиус охвата
Сила натяжения: „Тяжёлый“ вариант
Крепление:
· Монтаж рядом с цепью
· Отверстия в корпусе.

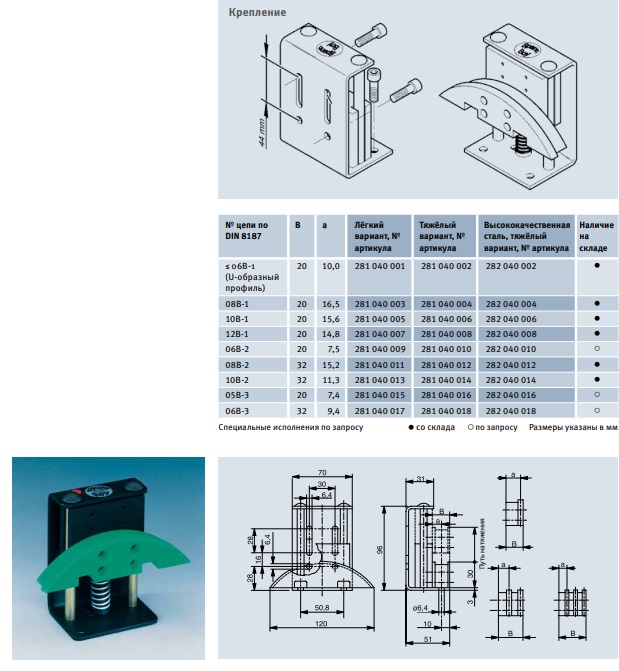

• Spann-Boy TS
С изогнутым профилем
Использование: Ограниченное пространство под цепью. Достаточно 40 мм.
Сила натяжения: Устройство Spann-Boy®TS оснащается одной лёгкой и одной тяжёлой пружиной, которые можно отпускать по отдельности или вместе в зависимости от нужного давления.
Крепление
· Монтаж рядом с цепью
· Отверстия в корпусе.

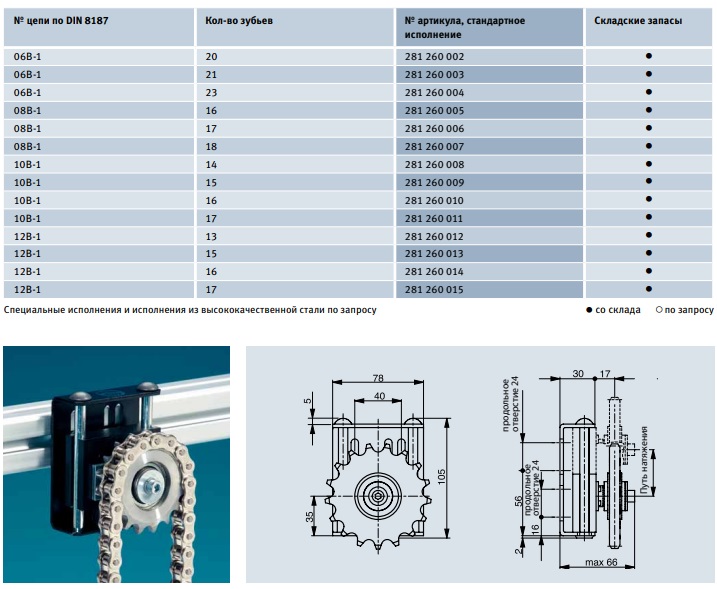

С зубчатым колесом
Использование:
· Ограниченное пространство под цепью
· Высокая скорость цепи (> 1 м/с)
· Небольшой радиус охвата
Сила натяжения: Устройство Spann-Boy®TS оснащается одной лёгкой и одной тяжёлой пружиной, которые можно отпускать по отдельности или вместе в зависимости от нужного давления.
Крепление
· Монтаж рядом с цепью
· Отверстия в корпусе

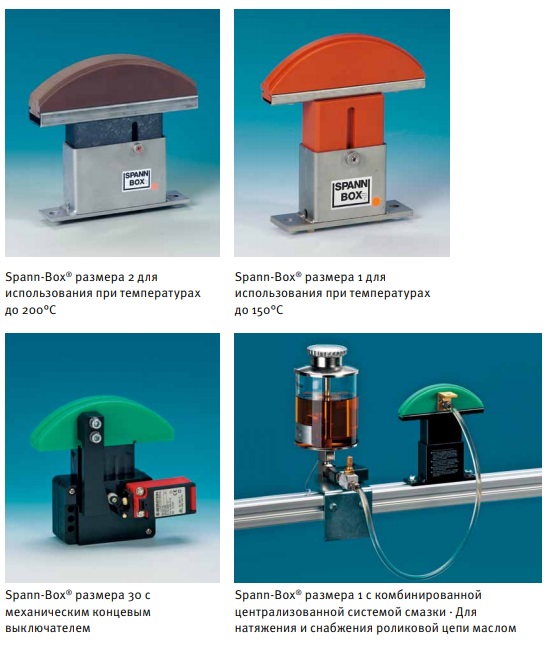

• Spann-Box® размера 0
Устройство Spann-Box® размера 0 является самым узким в ассортименте. Оно используется в очень узком пространстве. Пластмассовый корпус не подвержен коррозии. Изготавливается с полукруглым профилем.

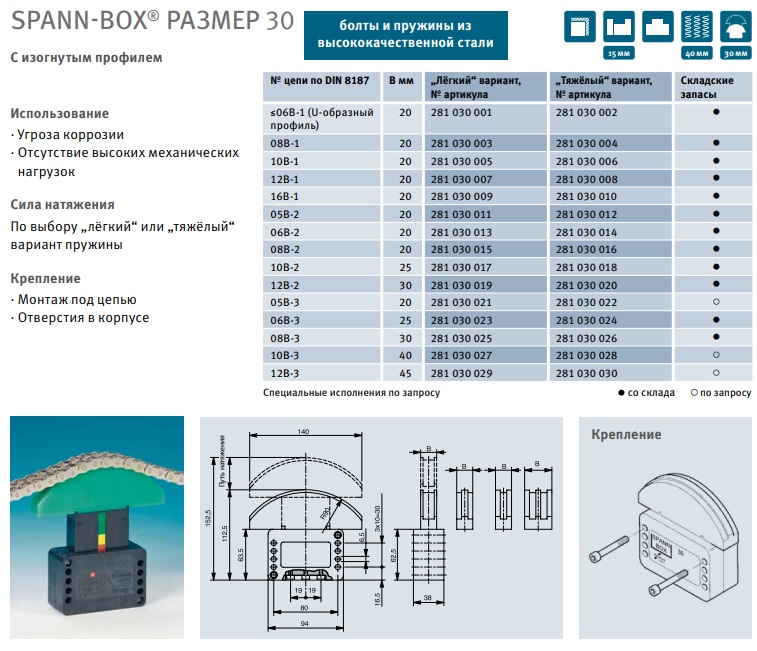

• Spann-Box® размера 30
Устройство Spann-Box® размера 30 – это высокое качество по невысокой цене. Стойкий пластмассовый корпус обеспечивает высокую антикоррозийную защиту. Производится с изогнутым профилем.

• Spann-Box® размер 1

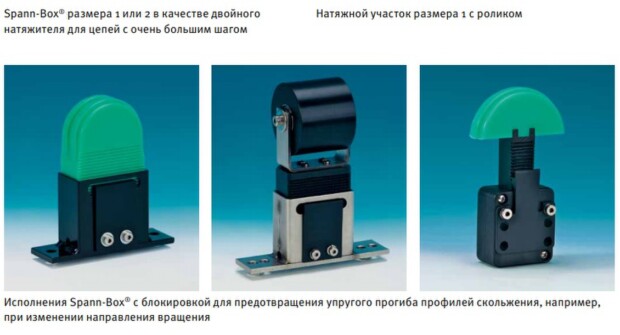

Spann-Box® размера 1 предлагается в нескольких вариантах. Прочный стальной корпус обеспечивает долгий срок службы и надёжную работу. Пять различных исполнений в зависимости от требований заказчика. Реверсивный режим Для работы с переменным направлением движения мы предлагаем устройства SpannBox® соответствующего размера в длинном корпусе. Они поставляются с пружиной в „тяжёлом“ исполнении.
С изогнутым профилем:

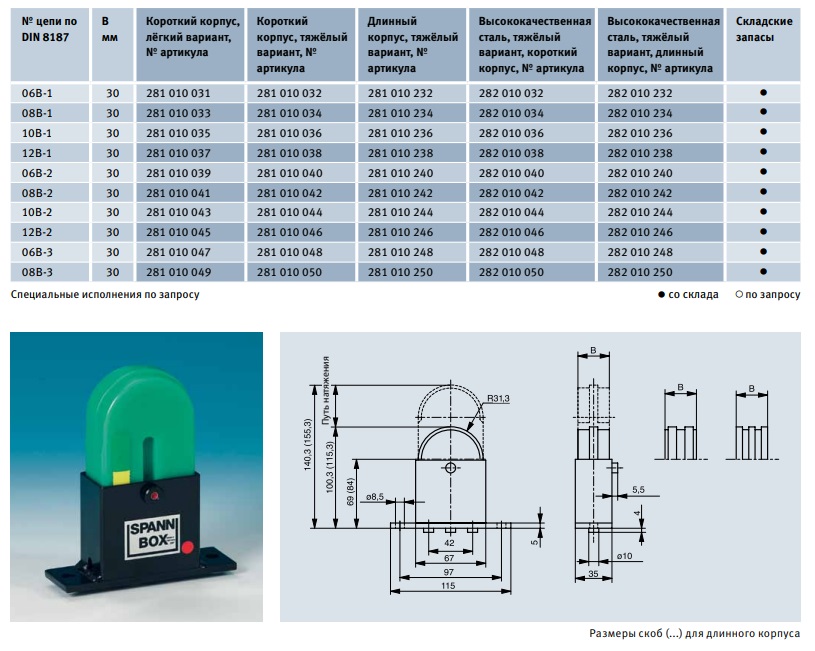

С полукруглым профилем:

С обводным профилем:

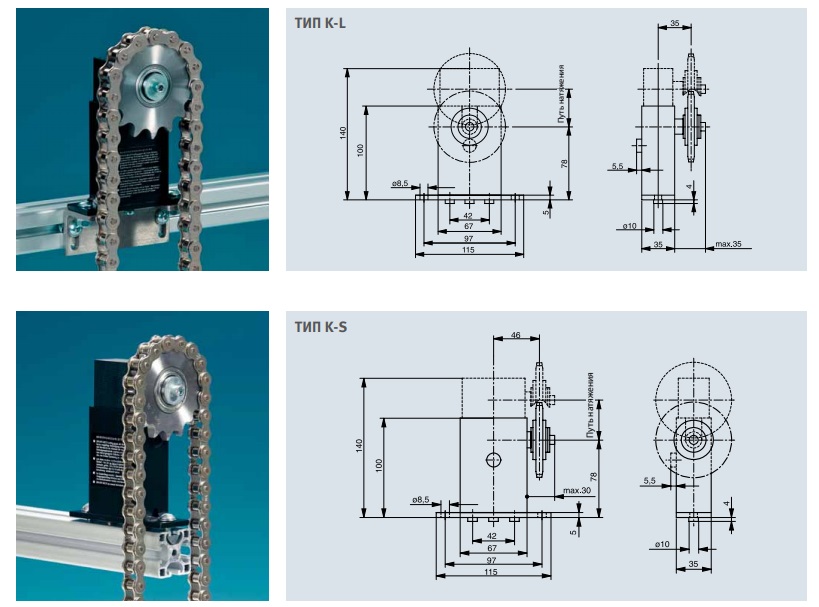

С зубчатым колесом типа K-L / K-S:

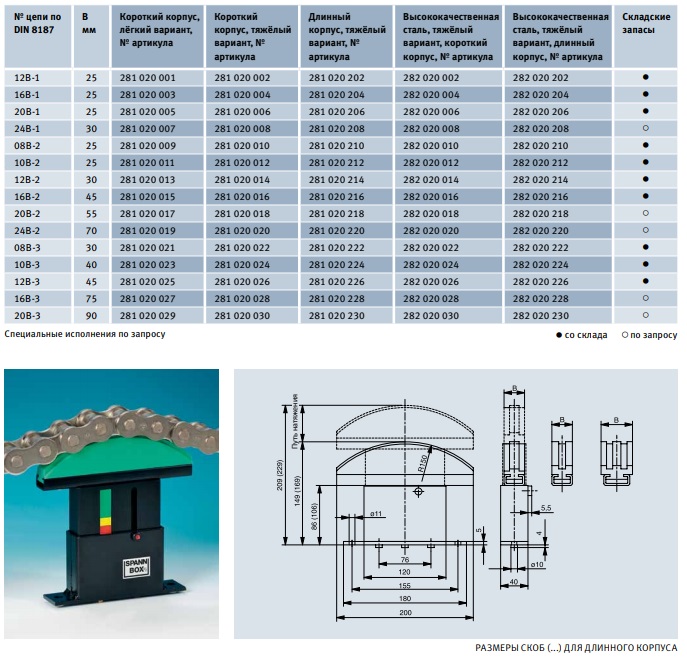

• Spann-Box® размер 2

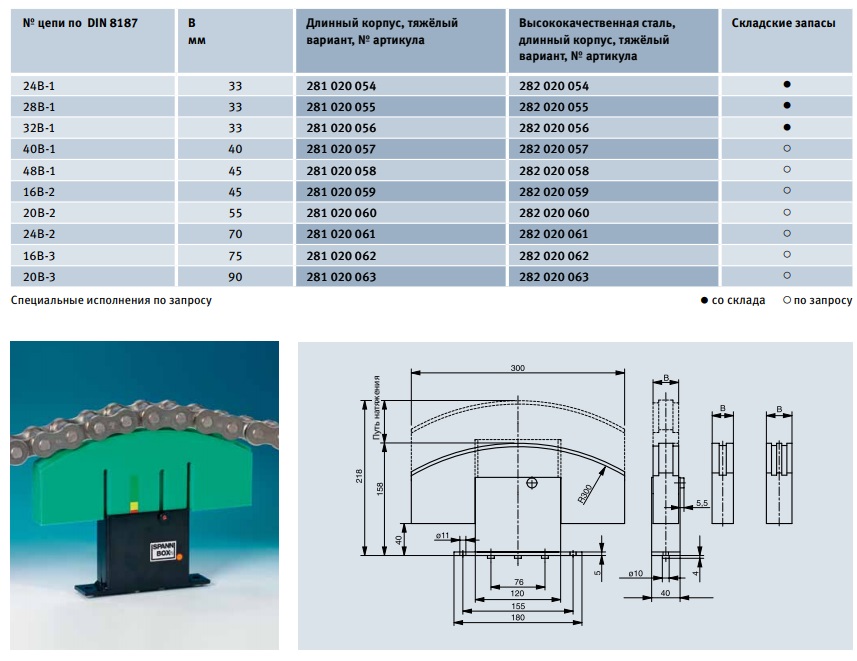

Как и Spann-Box® размера 1, устройство Spann-Box® размера 2 также предлагается в различных вариантах. Стальной корпус гарантирует долгий срок службы и надёжность в работе. Предлагаются четыре различных исполнения этого размера в зависимости от требований заказчика. Реверсивный режим Для работы с переменным направлением движения мы предлагаем устройства SpannBox® соответствующего размера в длинном корпусе. Они поставляются с пружиной в „тяжёлом“ исполнении.
С изогнутым профилем:

С полукруглым профилем:

С обводным профилем 180°:

С блочным профилем:
